شنت EPDM / NBR مرنة مثبتة على التوالي انسحب بونيه بوابة صمام / صمامات بوابة المياه

Actuated EPDM / NBR Resilient Seated Bolted Bonnet Gate Valve / Water Gate Valves
Actuated EPDM / NBR Resilient Seated Bolted Bonnet Gate Valve / Water Gate Valves Actuated EPDM / NBR Resilient Seated Bolted Bonnet Gate Valve / Water Gate Valves Actuated EPDM / NBR Resilient Seated Bolted Bonnet Gate Valve / Water Gate Valves Actuated EPDM / NBR Resilient Seated Bolted Bonnet Gate Valve / Water Gate Valves

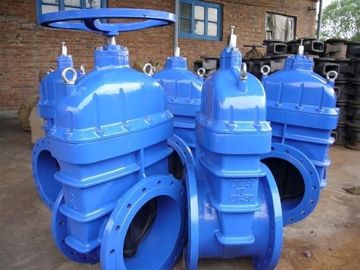

صورة كبيرة :  شنت EPDM / NBR مرنة مثبتة على التوالي انسحب بونيه بوابة صمام / صمامات بوابة المياه

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OEM
إصدار الشهادات: WRAS/UL/CE/FM
رقم الموديل: RSDZ45X
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعات / جهاز كمبيوتر شخصى
الأسعار: USD 10 ~ 10,000 /pcs
تفاصيل التغليف: ruggedization الخشب الرقائقي دعوى الحالة لتسليم البحر وحماية السلع
وقت التسليم: في غضون 25 يوما بعد دفع
القدرة على العرض: أجهزة الكمبيوتر 99,000/شهر
مفصلة وصف المنتج
بحجم: DN15 ~ DN1200 الضغط: PN10 / PN16
اساسي: DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS اللون: RAL 5007/5010/5015/5017
درجات الحرارة: -20 ~ 120 ج جسم: حديد الدكتايل GGG40 / GGG 50 ، الحديد الزهر GG25
آسفين: الحديد طلاء EPDM/NBR مقعد: EPDM / NBR
تسليط الضوء:

صمام بوابة مقعد مرنة

,

صمام بوابة مشفه

WRAS DN1200 GGG 50 صمام بوابة بونيت مرن للجسم / بونيه مع مقعد EPDM / NBR

يتم استخدام صمامات بوابة المقعد المرنة في نقل المياه النظيفة.

عادة ما تكون بوابة الصمام أو عضو الإغلاق على شكل إسفين مصنوع من مادة الحديد المصبوب

بحيث تكون قوية بما فيه الكفاية بحيث تكون مناسبة لضغط عالي وتطبيقات تدفق عالية.

في صمام بوابة المقعد المرن ، يتم تغليف السطح الخارجي لواقي الصمام مع مادة مطاطية

المواد لتوفير ختم فقاعي حتى في ضغوط التشغيل المرتفعة.

يتم تشغيل إسفين الصمام من خلال تدوير ساق ملولب من أجل دفع الصمام أو سحبه

إسفين داخل المجرى المائي لإسكان الصمام.

عند إغلاق الصمام ، تشكل المادة المرنة على الحافة ختمًا محكمًا مع الفقاعة الداخلية

سطح جسم الصمام. الأوساخ أو غيرها من التلوث في نظام تشغيل الصمام يمكن أن يؤدي إلى

ختم غير كامل للوتد أو أي عطل آخر.

هدف آخر للاختراع الحالي هو توفير صمام بوابة مقعد مرن له

نظام مشغل إسفين محسّن يتغلب بسهولة على الآثار الضارة للتلوث الذي يحدث أثناء البناء أو يتم تجريفه داخل المنتج المحمل إلى الصمام.

هذه وغيرها من الأشياء من الاختراع الحالي والتي سوف تصبح واضحة من دراسة

يتم توفير الوصف والرسومات المرفقة في ترتيب الصمامات ، الذي يشتمل على صمام

السكن الذي يحدد ممر مائي ومقعد صمام داخل ممر الصمام.

يتدفق إسفين الصمامات داخل ممر السكن على طول اتجاه العملية

بين وضع مغلق في اتصال مع مقعد الصمام لمنع تدفق المياه من خلال الصمام

وممر مفتوح يسمح بتدفق الماء عبر ممر الصمام.

يتم وضع زوج من المسارات متباعدة متباعدة داخل إسكان الصمام على جانبي الوتد

وتمتد على طول اتجاه العملية. زوج من الأجنحة المتناقضة يحمل على إسفين الصمام ،

السفر في كل مسار. يقوم ساق الصمام المقترن إلى إسفين الصمام بنقل إسفين الصمام في اتجاهين متعاكسين متبادلين بين أوضاع فتح الصمام وصمام مغلق.

يتم تحميل البكرات على الأجنحة لتتفاعل مع المسارات وشفرات الكاشطة

يحمل على الأجنحة المجاورة للكرات لتتخلص من التلوث من المسارات.

قد يتم توفير المسارات مع أو بدون بطانة. إذا تم توفير الجناح دون بكرات بسبب

تطبيق تحميل خفيف ، على سبيل المثال ، يفضل توفير المسار بدون بطانة.

قد تنشأ حالة تحميل الضوء ، على سبيل المثال ، في الطرف العلوي من أفقية المنحى

ترتيب الصمامات. ومع ذلك ، في ظل ظروف التحميل الثقيلة ، على سبيل المثال ، في الأسفل

في نهاية ترتيب الصمامات المشغلة أفقيًا ، يفضل أن يتم توفير الأجنحة

مع بكرات الحاملة.

في هذه الحالة ، يفضل أيضًا أن يتم توفير المسار ببطانة بشكل عام على شكل حرف U

المقطع العرضي ومصنوع من مادة قوية مثل الفولاذ المقاوم للصدأ.



مواصفات:

لا

جزء اسم

مواد

1

الجسم

يلقي الحديد الدكتايل

2

وتد

حديد الزهر الدكتايل + EPDM

3

الجوز الجذعية

ZCuAl10Fe3 جونميتال

4

طوقا

EPDM

5

غطاء محرك السيارة

يلقي الحديد الدكتايل

6

طوقا الغدة

ZCuAl10Fe3 جونميتال

7

إيقاف

2Cr13 SSx 20Cr13

8

السدادة

يلقي الحديد الدكتايل

9

ممسحة مطاطية

EPDM / NBR

10

عجلة اليد

يلقي الحديد الدكتايل


الميزات

⊙ إطلاق النار

الانتهاء من سطح الحماية من قبل التفجير بالرصاص والسطح على نحو سلس وأنيق.

⊙ مقعد التسطيح

طريقة التجويف المستمر السلس بدون تجويف الجلوس ، ليس من السهل الحصول على شوائب.

جعل السائل على الفور.

⊙ التعامل مع المطاط

كل من الداخلية والخارجية مغلفة بمعرفة متقدمة من تقسية المطاط ثم صنع

تأكد من مرونة المطاط ، وتأكد من البعد الهندسي الدقيق. المطاط والدريك

صمام من الحديد الزهر يدا بيد بالكاد. هذا يمكن تجنب السقوط بسبب الاستخدام على المدى الطويل.

⊙ مكافحة التآكل

كلا الداخلية والخارجية هي المغلفة مع راتنجات الايبوكسي غير سامة مسحوق لتعزيز قدرة مقاومة التآكل ورفع الجودة

امدادات المياه.

⊙ صدمات قوية

من السهل أن يتمزق صمام حديد الدكتايل الأقدم بعد أن يتأثر بأي شيء. يمكن أن تتوقف

تمزق يعتمد على قدرة ميكانيكية جيدة من حديد الدكتايل.

⊙ ثلاث حلقات "○" مغلقة

مع الحلقات الثلاثة "O" ، يمكن تقليل التسرب بشكل كبير ويمكن أن تكون الحلقة "O"

استبدالها تحت هذه الحالة مع الضغط وبدون توقف الماء. محور axustree

يقلل من مقاومة الاحتكاك ويقلل من عزم الدوران التشغيلي. ويمكن أن يكون تبديل الختم

دون فتح وإغلاق.

round جسم مستدير صلب

الجسم مؤسس بدقة ، الحجم الهندسي الصلب يضمن الغلق الداخلي للصمام بدون

أي عملية.

⊙ خفيفة الوزن

هذا الجسم مصنوع من حديد الدكتايل ، وهو أخف بنسبة 20٪ -30٪ من الأعمار. بسهولة إلى إصلاح و

خدمة.

التطبيقات: يستخدم هذا الصمام على نطاق واسع في الأنابيب السائلة لفتح أو إغلاق التثبيت في مثل هذا

المياه ، التخلص من مياه الصرف الصحي ، الطاقة الكهربائية ، أنابيب الطاقة ، المواد الكيميائية ، الشحن ، مصادر الطاقة إلخ.




المعايير المعمول بها

⊙ المعيار الأمريكي
تصميم ل ANSI / AWWA C509
وجه لوجه البعد إلى ASME B16.10-2000 (سلسلة ISO 3)
شفة والحفر إلى SME / ANSI B16.42-1998
⊙ المعيار البريطاني
التصميم إلى BS5163 ، BS5150
وجه لوجه BS5163 (ISO 3series ، سلسلة ISO19)
شفة والحفر إلى BS4504 part1 (EN1092)
⊙ ألمانيا القياسية
تصميم ل DIN3352
وجه لوجه الوجه إلى DIN3202 (F4: سلسلة ISO 14 ؛ F5: سلسلة ISO 15)
شفة والحفر إلى BS EN1092

التطبيقات: يستخدم هذا الصمام على نطاق واسع في الأنابيب السائلة لفتح أو إغلاق التثبيت في مثل هذه المياه ،

التخلص من مياه الصرف الصحي والطاقة الكهربائية وأنابيب الطاقة والكيميائية والشحن ومصادر الطاقة إلخ.
