تطبيقات MTL7700 SERIES حاجز

تطبيقات MTL7700 SERIES حاجز

المدخلات ►Analogue (رفيع المستوى)

أجهزة الإرسال 2-الأسلاك، 4 / 20MA، التقليدية والذكية

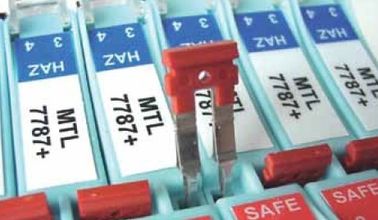

حاجز ينصح للاستخدام مع أجهزة الإرسال 4 / 20MA "التقليدية" و "الذكية" (التي تغذيها إمدادات ينظم 26V) هو MTL7787 +.

هذا يوفر ما يصل إلى 12.9V (14.6V لMTL7787P +) في Vwkg و20MA لالارسال وخطوط وكذلك 5V للتحميل 250Ω نموذجي.

هذا التطبيق وهذا الحاجز هو مناسب للاستخدام مع مرفق حافلة طاقة اختياري.

ينصح MTL7706 + للتطبيقات حيث يتم استخدام العرض غير المنظم تصل إلى 35V. ويوفر 16.0V لأجهزة الإرسال التقليدية والذكية في 20MA، وكذلك 5V لتحميل 250Ω نموذجي.

مع MTL7706 + محطة 3 هو سلبي فيما يتعلق الأرض، وبالتالي فإن وصلات إلى محطات 3 و 4 يجب أن يكون عكس.

تحقيقات الاهتزاز

يتم تزويد أجهزة الإرسال 3-الأسلاك المستخدمة مع معدات الاهتزاز دائما من قبل امدادات الطاقة-24V العاصمة - وبالتالي اختيار حاجز أوصى هو MTL7796- الاستقطاب سلبا.

مدخلات تناظرية ► (على مستوى منخفض)

المزدوجات الحرارية ومصادر بالسيارات

حاجز الموصى بها لالمزدوجات الحرارية ومصادر بالسيارات هو MTL7760ac. هذا الحاجز غير مستقطب 2-قناة يحتفظ "earthfree" طبيعة إشارة، وتوفير مدخلات المتلقي "يطفو"، يرفض ميلان مشترك وضع وتدخل العاصمة حتى 7V على الأقل ولا يتأثر أخطاء الأرض على العنصر الأساسي .

أجهزة استشعار AC، الخلايا الضوئية، الميكروفونات ومقاييس التدفق التوربينات

وMTL7760ac هو الخيار الموصى به لهذه الأجهزة. في حين أن العديد من هذه تصنف "جهاز بسيط"، وبالتالي لا تحتاج إلى شهادة، لاحظ أن بعض أجهزة الاستشعار ميلان قد تكون خاضعة لقدر كبير من الحث وبالتالي سوف تحتاج إلى أن تكون مصممة ومعتمد للمواقع في منطقة خطرة.

محولات النزوح Slidewire

أبسط خيار هو MTL7760ac. هذا الحاجز امدادات الكهرباء ويعيد إشارة أحادية القطب.

RTDs

لRTDs 3 أسلاك، حاجز MTL7755ac واحد هو الخيار الأكثر اقتصادا. هذا هو مناسب للاستخدام مع الجسر العائم - يؤدي اثنين من الأسلحة جسر محمية من قبل حاجز مع ثالث (العرض) يؤدي يجري اختبأ من خلال الجدار. حاجز لديه مقاومة منخفضة نهاية toend فقط 19Ω / قناة للحد من التغيرات فترة وتتبع القنوات في غضون 0.15Ω (بين -20 درجة مئوية و + 60 ° C) للحد من تحول الصفر مع ارتفاع درجة الحرارة.

إذا اختبأ الدائرة جسر بالفعل، هناك حاجة لقناة حاجز الثالثة التي يقدمها MTL7756ac. للتأكد من دقتها الشديدة، 3 قنوات وجسر خالية من الأرض يمكن استخدامها، وهو التكوين الذي يلغي أخطاء صغيرة بسبب تسرب الحاجز.

القنوات 1 و 2 (الذين تتراوح أعمارهم بين المحطات 1 و 2 و 3 و 4 على التوالي) المسار إلى داخل 0.15Ω (بين -20 درجة مئوية و 60 درجة مئوية).

4-سلك الدوائر ثابتة التيار لا تحتاج المقاومة حاجز مطابقة، ويمكن أن تكون محمية من قبل اثنين من الحواجز MTL7761ac. إذا كانت الزيادة في مقاومة حلقة كبيرة جدا، استخدام اثنين من الحواجز MTL7755ac بدلا من ذلك.

► الجسور STRAIN عيار

واحدة الجسور سلالة عيار

وهذا يدل على الترتيب باستخدام اثنين أو ثلاثة حواجز، والتي هي آمنة في الغازات لجنة التحقيق المستقلة. مع MTL7761ac، هو مدعوم من الدائرة من مصدر 14V، 230Ω. إذا كانت المقاومة هي جسر 230Ω، ثم الجهد الجسر 7V. إذا كانت المقاومة هي جسر 350Ω، ثم الجهد الجسر هو 8.4V.

وMTL7764ac يمكن استخدامها لاستشعار امدادات التيار الكهربائي الجسر.

يتم استخدام MTL7761ac هنا لإخراج بالسيارات.

يوفر MTL7766Pac 12.3V لجسر 350Ω مع العرض 20V.

MTL7761Pac الصورة يمكن استخدامها للشعور ودوائر البيك قبالة.

الجسور ► STRAIN عيار (تابع)

مزدوجة الجسور سلالة عيار

كثيرا ما كان هناك طلب لمراقبة اثنين من خلايا الحمل، ودائرة ممكنة وآمنة في لجنة التحقيق المستقلة، ويرد.

هنا، وانخفاض الجهد أقل من MTL7766Pac هي ميزة.

وMTL7766Pac إمدادات الطاقة إلى الجسر (ق) في حين أن اثنين MTL7761Pac اجهة الحواجز مع الشعور ودوائر البيك قبالة.

باستخدام 350Ω أنظمة الجسر، تتوفر الفولتية التالي من MTL7766Pac مع العرض ± 10V:

1 الجسر: 13.11V

2 الجسور: 9.75V

مخرجات ► التناظرية

مخرجات تحكم (I / P المحولات)

وMTL7728 + قناة واحدة مع انخفاض الجهد من 6.66V في 20MA هو الخيار الموصى به لمعظم مخرجات وحدة تحكم. إصدارات أعلى للطاقة المتاحة: وMTL7728P + (انخفاض 5.1V) هو مناسبة للتطبيقات لجنة التحقيق المستقلة. وMTL7729P + (قطرة 3.68V) لبنك الاستثمار الدولي التطبيقات.

وحدات تحكم مع دائرة الانتاج فصلها عن السكك الحديدية 0V من الترانزستور السيطرة، و2-قناة MTL7787 + هو الخيار المفضل كقناة عودة يمكن التعامل مع ما يصل إلى 26.6V السماح للإشارة تحكم إلى أن تتحول بشكل كامل. انخفاض الجهد هو 8.1V في 20MA. وهناك نسخة higherpower من هذا الأخير، وMTL7787P +، هو متاح أيضا. قناة عودة هذه الحواجز التعامل مع ما يصل إلى 26.4V وأقصى انخفاض الجهد هو 6.38V فقط.

وMTL7787 + وMTL7787P + هي أيضا مناسبة لوحدات التحكم التي تحتوي المقاوم الذي تمكن من العودة الحالية التي سيتم رصدها لتشغيل عالية من السلامة.

► الرقمية (تشغيل / إيقاف) المدخلات

مفاتيح

الخيار الطبيعي هو + / 7787P + MTL7787 مع ينظم العرض.

وأوصى حدات MTL774X للتطبيقات حيث إمدادات غير المنظم تصل إلى 30V لوحدات الانتاج التتابع، أو 35V لالخرج الحالة الصلبة، يتم استخدام.

وMTL7789 + تقدم قناة حاجز السلبي المزدوج للمدخلات التبديل حيث المدخلات الحالية لكل قناة هو <10MA.

مفاتيح / للكشف عن القرب

مجموعة MTL من الحواجز التبديل / بالوكاله المدخلات الجديدة توفر للمستخدم مع خيار تتابع والمخرجات الحالة الصلبة في الإصدارات قناة واحدة ومزدوجة.

وMTL7741 هي قناة واحدة مع الإخراج تتابع التحول.

وMTL7742 لديه قناة واحدة التبديل الحالة الصلبة التي يمكن تهيئتها للتبديل من السكك الحديدية السلطة أو لأسفل إلى الأرض. وهذا هو أيضا مثالية لتطبيقات عالية التردد التبديل.

وMTL7743 وMTL7744 هي إصدارات مزدوجة القناة منح كثافة التعبئة عالية جدا. يجب توفير الطاقة لهذه الوحدات باستخدام منشأة حافلة السلطة.

وMTL7745 هو واحد مدخل قناة القرب (أو التبديل مدخلات إذا تم تركيبها على نهاية خطوط "المقاومات) مع تتابع الاتصالات توفير التبديل وخط الصدع القائم. وLFD تتابع الاتصالات قريبة عندما تم الكشف عن خطأ.

► الرقمية (تشغيل / إيقاف) نواتج

أجهزة الإنذار، والمصابيح، لولبية الصمامات، الخ

لهذه التطبيقات، وأوصى MTL7728 +. إصدارات Higherpowered المتاحة: وMTL7728P + غير مناسبة للتطبيقات لجنة التحقيق المستقلة. وMTL7729P + لبنك الاستثمار الدولي التطبيقات.

إذا كان مفتاح التحكم هو إلى الأرض، ثم MTL7787 2-قناة + حاجز ينبغي أن تستخدم، أو، بدلا من ذلك، وMTL7787P + أعلى للسلطة الإصدار.

إذا كان العرض هو سوء الاستعمال المنظم للMTL7707 +.

ينصح MTL7707 + للتطبيقات حيث يتم استخدام العرض غير المنظم تصل إلى 35V.

► إيجابية العاصمة SYSTEMS

على مستوى منخفض لأنظمة العاصمة 12V

القنوات اثنين من MTL7764 + وMTL7767 + ويمكن الجمع بين بأمان في لجنة التحقيق المستقلة.

وMTL7764 + يمكن استخدامها لالإشارات منطق عودة على مستوى منخفض في حين يتم استخدام MTL7767 + ل6V العاصمة وأنظمة 12V العاصمة.

أنظمة العاصمة 18V

وأوصى على قناة واحدة MTL7722 + لأنظمة العاصمة 18V.

► AC وأنظمة العاصمة

ميلان رفيعة المستوى وأنظمة العاصمة

وMTL7765ac تنوعا نجوم على اتصال وMTL7778ac تسمح Vwkg سيتم تطويرها من كل قناة على أرض الواقع ولكن يسمح فقط Vwkg إلى تطوير بين القنوات. وهذا يوفر بعض قدرة الجهد مشترك وضع ويمكن أن تسمح المعلمات كابل أعلى لاستخدامها.

► سلبي والعائمة إمدادات الطاقة

الرقمية (تشغيل / إيقاف) نواتج

يتم استخدام MTL7728- مع امدادات الطاقة السلبية والإيجابية الأرض. تستخدم عادة لالمدخلات الرقمية أو المخرجات، كما هو مبين.

وMTL7728 - يمكن أن تستخدم أيضا مع العائمة إمدادات الطاقة، لأجهزة الإرسال.

► غيار النوى كابلات وشاشات

يتم استخدام حاجز وهمي MTL7799 في المقام الأول لتأمين والتأريض الكابلات غير المستخدمة وصلات الشاشة. محطات منطقة خطرة 3 و 4 ترتبط داخليا إلى DIN السكك الحديدية اتصال تصاعد / الأرض. كما يوفر اتصال حافلة السلطة للاتصال المباشر من السلطة لوحدات مثل MTL7743 وMTL7744 حيث لم يتم توفير محطة المسمار امدادات الطاقة.

► تطبيقات الطاقة BUS

الحافلة السلطة PB7700 لا تقدر بثمن لتوفير الوقت وتركيب الأسلاك عند توصيل مصدر الطاقة 24V العاصمة إلى عدد من الحواجز.

وتشمل التطبيقات النموذجية مفاتيح في منطقة خطرة، وأجهزة الإرسال 4 / 20MA وكشف عن قرب. ويوضح الرسم البياني تكوين لمدة 4 حواجز ولكن ما يصل إلى 40 الحواجز ويمكن تقديم هذا الأسلوب.

وحدة تغذية الطاقة MTL7798 عادة ما يتم استخدامها مع الحواجز القياسية مثل MTL7787 + وMTL7787P + لأن آلية / الجهد حماية رحلة الحالية للMTL7798 تحمي الصمامات في الحواجز.

حاجز وهمي MTL7799 يمكن استخدامها بدلا من MTL7798 للاتصال المباشر "تغذية من خلال" لتوريد العاصمة 24V على حافلة السلطة. حلقات في خدمة السلطة إلى نهاية كل من السلطة مصلحين يسمح إزالة الحواجز الفردية دون فقدان الطاقة للآخرين في سلسلة.

الوحدات الأخرى التي يمكن استخدام مرفق حافلة الطاقة:

MTL7706

MTL7707 +

MTL7707P +

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787 +

MTL7787P +

MTL7788 +

MTL7788R +

MTL7789 +
